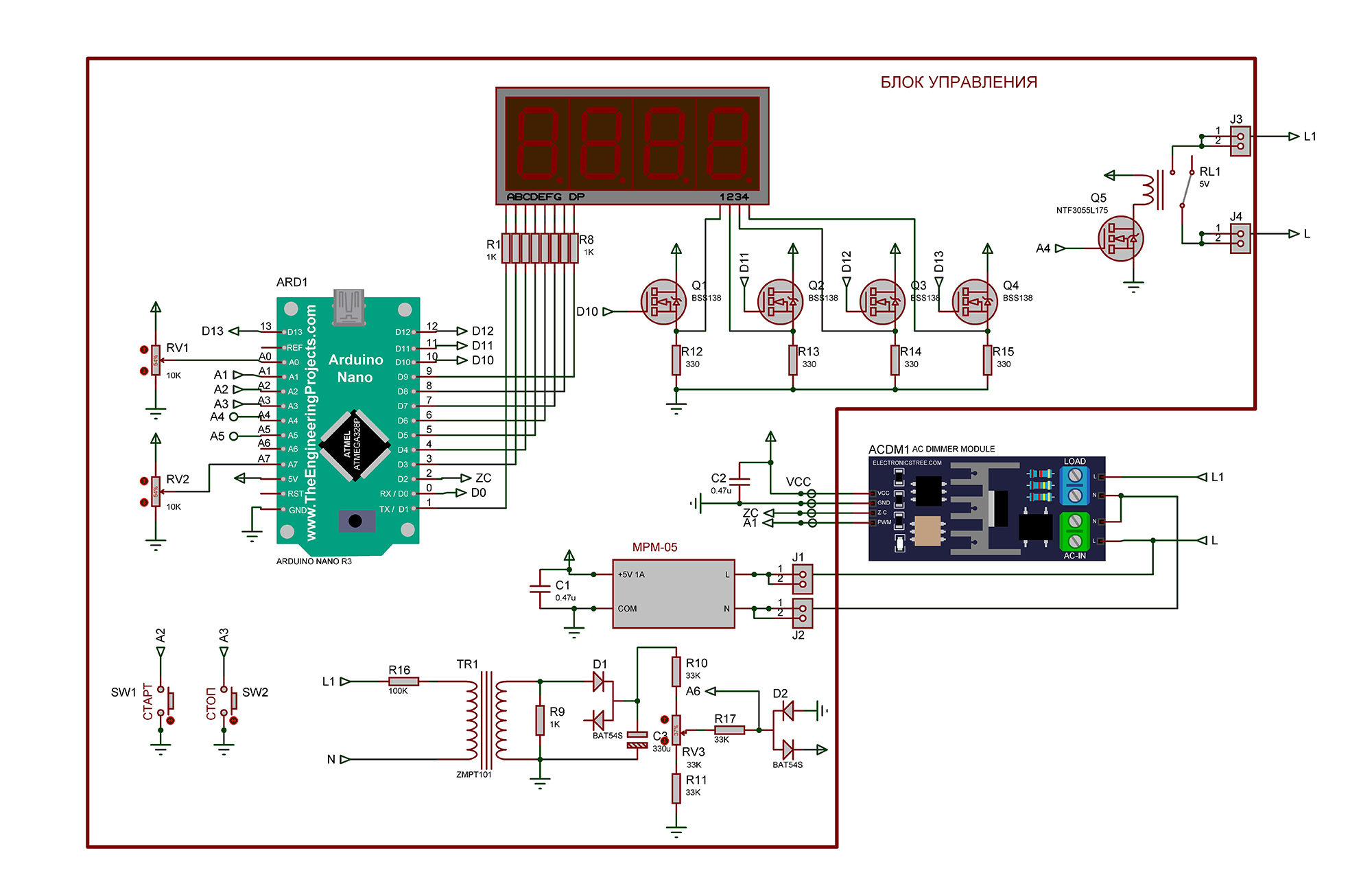

К схеме устройства мягкого пуска однофазного электромотора добавлены 4-х разрядный 7-ми сегментный светодиодный индикатор и регуляторы для установки времени разгона и торможения электродвигателя, а также индикация сетевого напряжения. Доработанная схема приведена ниже.

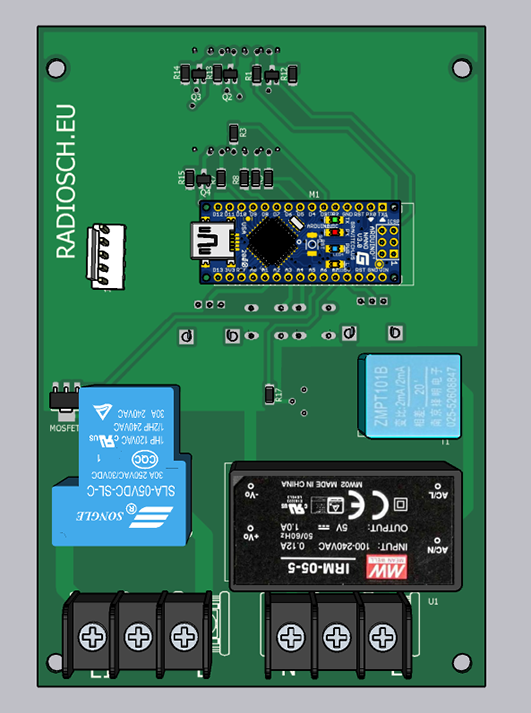

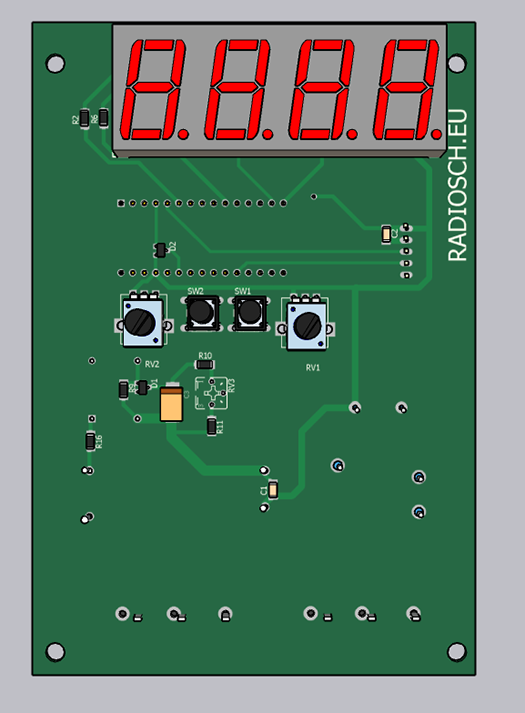

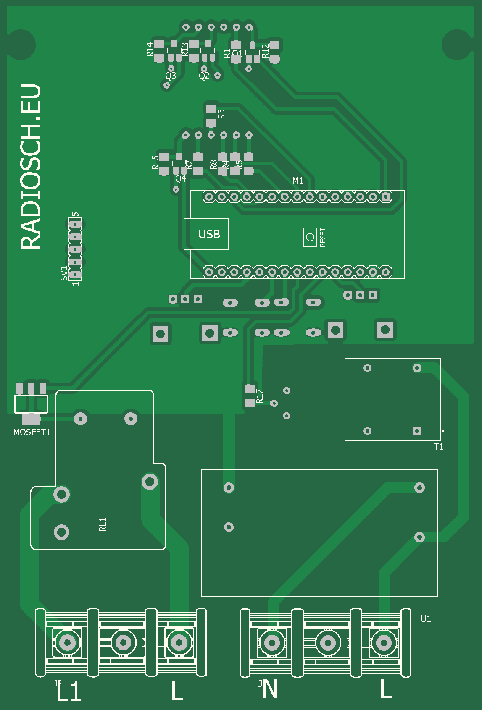

Силовая часть с симистором, оптронами и схемой определения пересечения сетевого напряжения через ноль  выполнена на китайском модуле ACDM1. Схема управления выполнена на Ардуино Нано. Потенциометром RV1 устанавливается время разгона электромотора, потенциометром RV2 - время торможения. Индикация времени разгона и торможения включается автоматически при регулировке соответствующего потенциометра. После установки времени разгона и торможения кратковременным нажатием SW1 включается разгон мотора. При достижении максимального тока включается реле RL1, которое своими контактами подключает  мотор к сети минуя симистор модуля, а также включается индикация питающего переменного напряжения. Для измерения этого напряжения применен измерительный трансформатор TR1 типа ZMPT101B. Переменное напряжение выпрямляется диодом D1, сглаживается конденсатором C3 и через делитель R10,RV3,R11 выпрямленное напряжение поступает на аналоговый вход А6 Ардуино. Выключается двигатель кратковременным нажатием SW2. Спустя время, установленное потенциометром RV2 двигатель останавливается. Питание от AC DC конвертора МРМ-05 с выходным напряжением 5В 1А. Подробнее на видео

Скетч для Ардуино выполнен в программе FLPROG 8.2.
