Тестер позволяет  измерять емкость и внутреннее сопротивление до 4-х одновременно элементов  NiMH, NiCd, Li-Ion, Li-Poli и LiFePo4 различных размеров — AA, AAA, 18650 и др. Единственным условием является напряжение аккумулятора ниже 5 В. Измерение ёмкости производится путём разряда аккумулятора постоянным током до минимального напряжения. Ёмкость рассчитывается по формуле

                 Сакк = IxT  (мА/Ч)    где I - ток разряда, T - время разряда

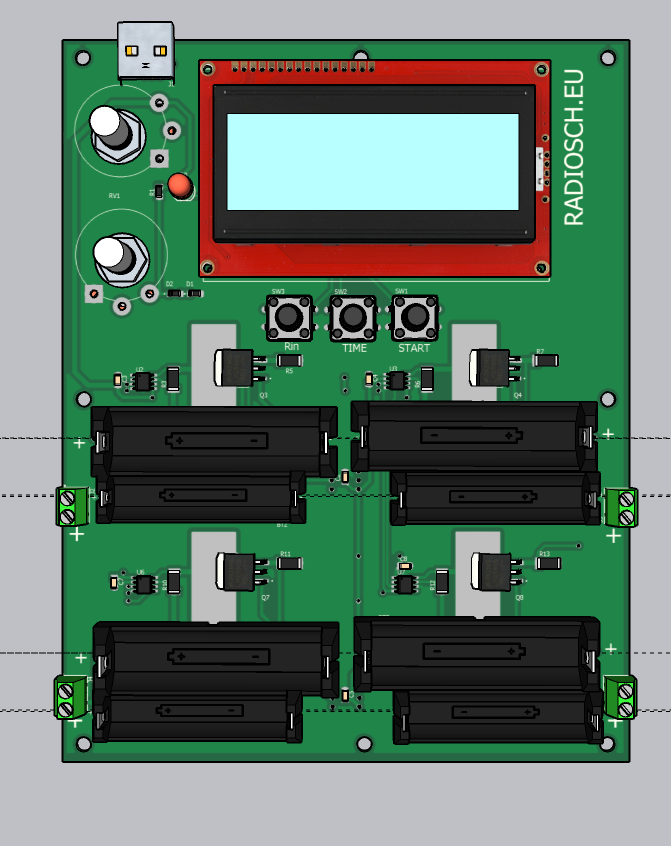

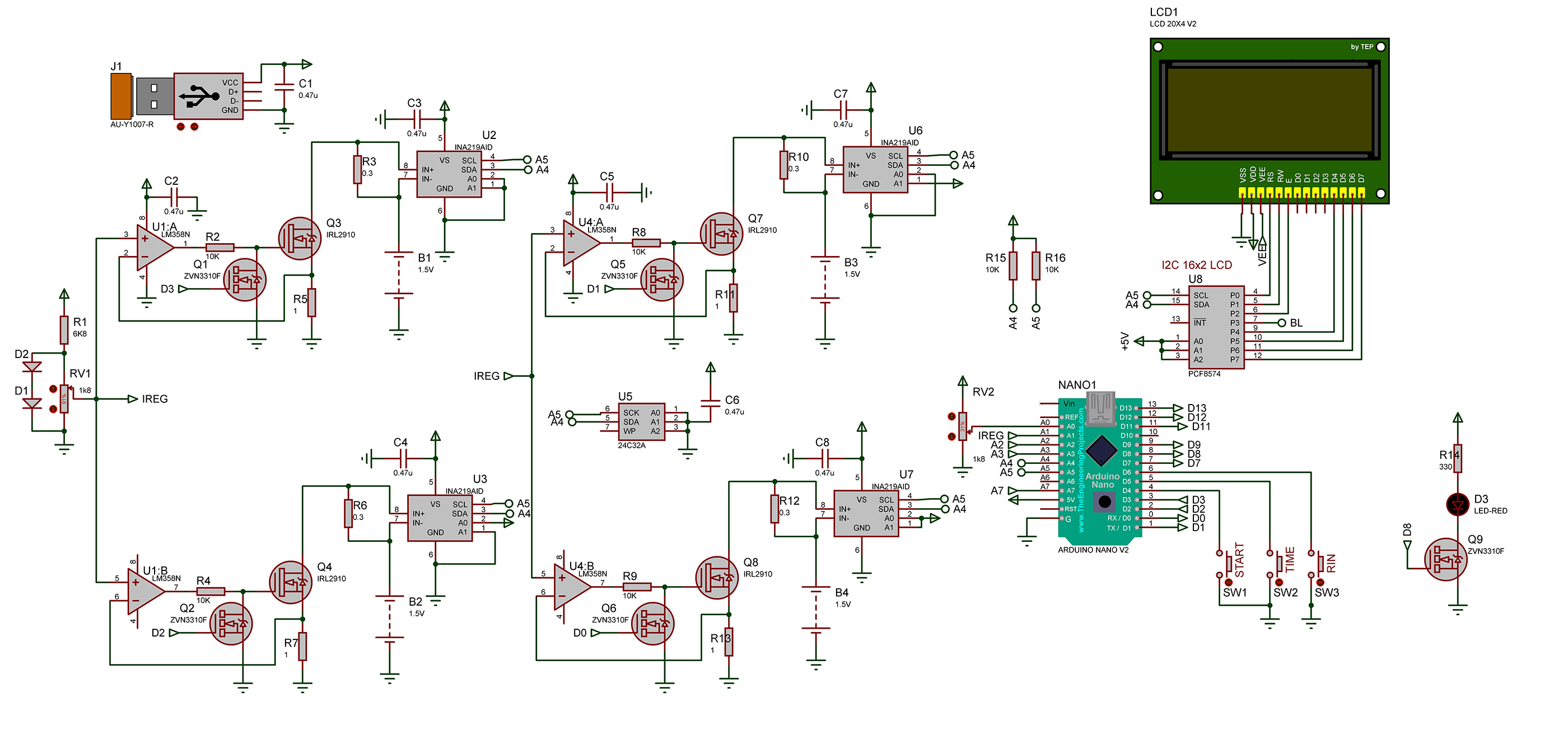

Схема приведена ниже

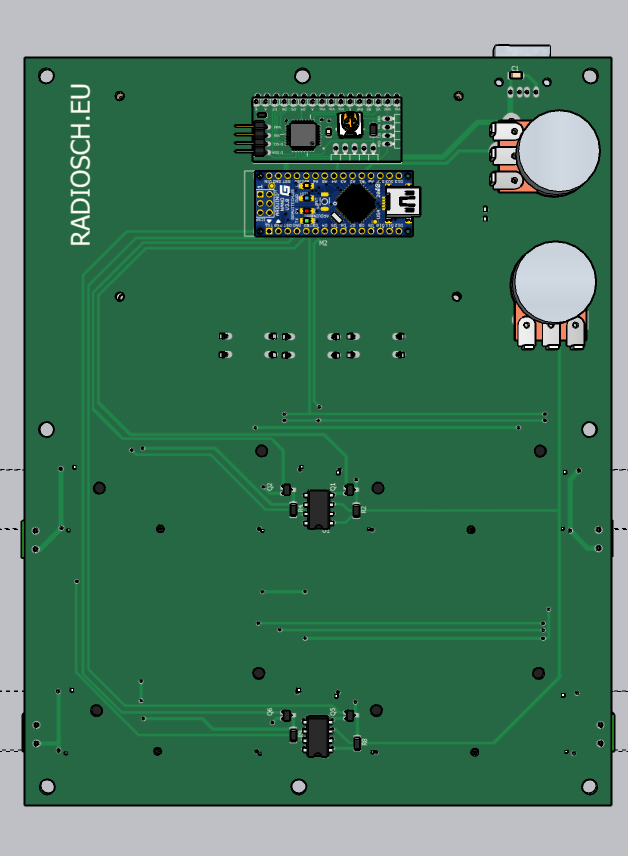

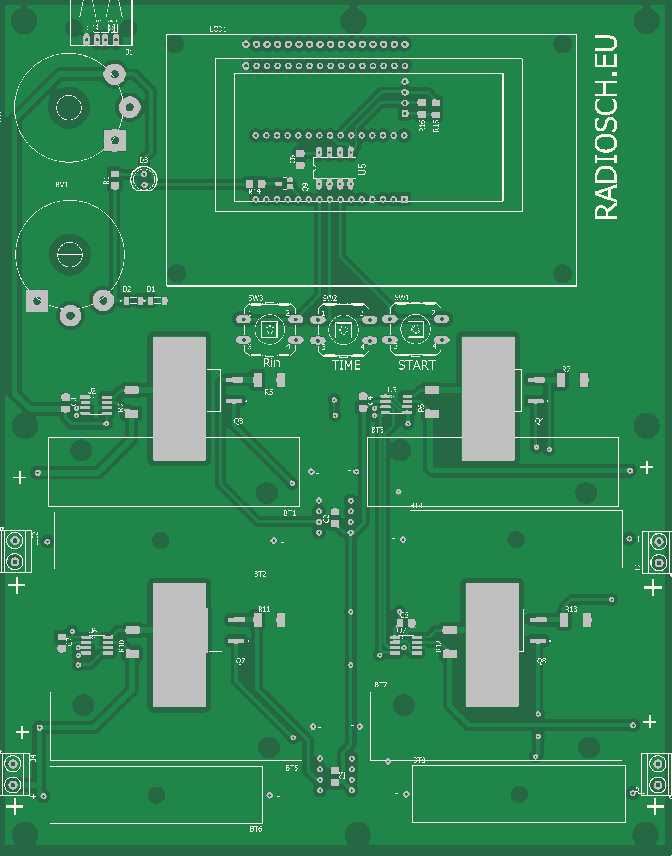

Разряд аккумуляторов производится с помощью 4-х электронных нагрузок на сдвоенных операционных усилителях U1,U2 и мощных N-Channel полевых транзисторах Q3,Q4,Q7,Q8. Транзисторы Q1,Q2,Q5,Q6 для отключения каждой нагрузки при окончании процесса измерения ёмкости соответствующего аккумулятора. АЦП U2,U3,U7,U8 типа INA219 для измерения тока разряда и напряжения соответствующего аккумулятора. EEPROM U5 для сохранения тока разряда перед отключением нагрузок при падении напряжений аккумуляторов до минимального уровня, установленным потенциометром RV2. Ток разряда устанавливается потенциометром RV1. Значение тока д.б. 1/10 предпологаемой ёмкости.  Вся информация о текущих напряжениях аккумуляторов, токах разряда и значениях измеренных емкостей отображается на 4-х строчном 20-ти символьном LCD дисплее, подключенном к Ардуино по I2C.

Для измерения ёмкости нажать на кнопку START. Включается режим разряда, запускается таймер и начинает мигать светодиод D3.  Для контроля текущего времени нажать и удерживать кнопку TIME. Процесс измерения ёмкости может занять до 10 часов. По окончании разряда, когда напряжние аккумулятора падает до минимального уровня, нагрузки отключаются,  и на дисплее появляется информация о ёмкости.

Внутреннее сопротивления вычисляется по формуле

          Rin= (U1-U2)/I   где Rin - внутреннее сопротивление,   U1 - напряжение ненагруженного аккумулятора,  U2 - напряжение аккумулятора под нагрузкой,  I - ток нагрузки.

Для измерения внутреннего сопротивления нажать RIN. При этом значения напряжеий ненагруженных аккумуляторов  сохраняются в EEPROM. Затем нажать на START. После этого включаются нагрузки, измеряются напряжения аккумуляторов под нагрузками, токи нагрузок и вычисляются внутренние сопротивления. Подробнее на видео.

Питание 5В  от USB. Cкетч для Ардуино выпонен в программе FLPROG 8.2
