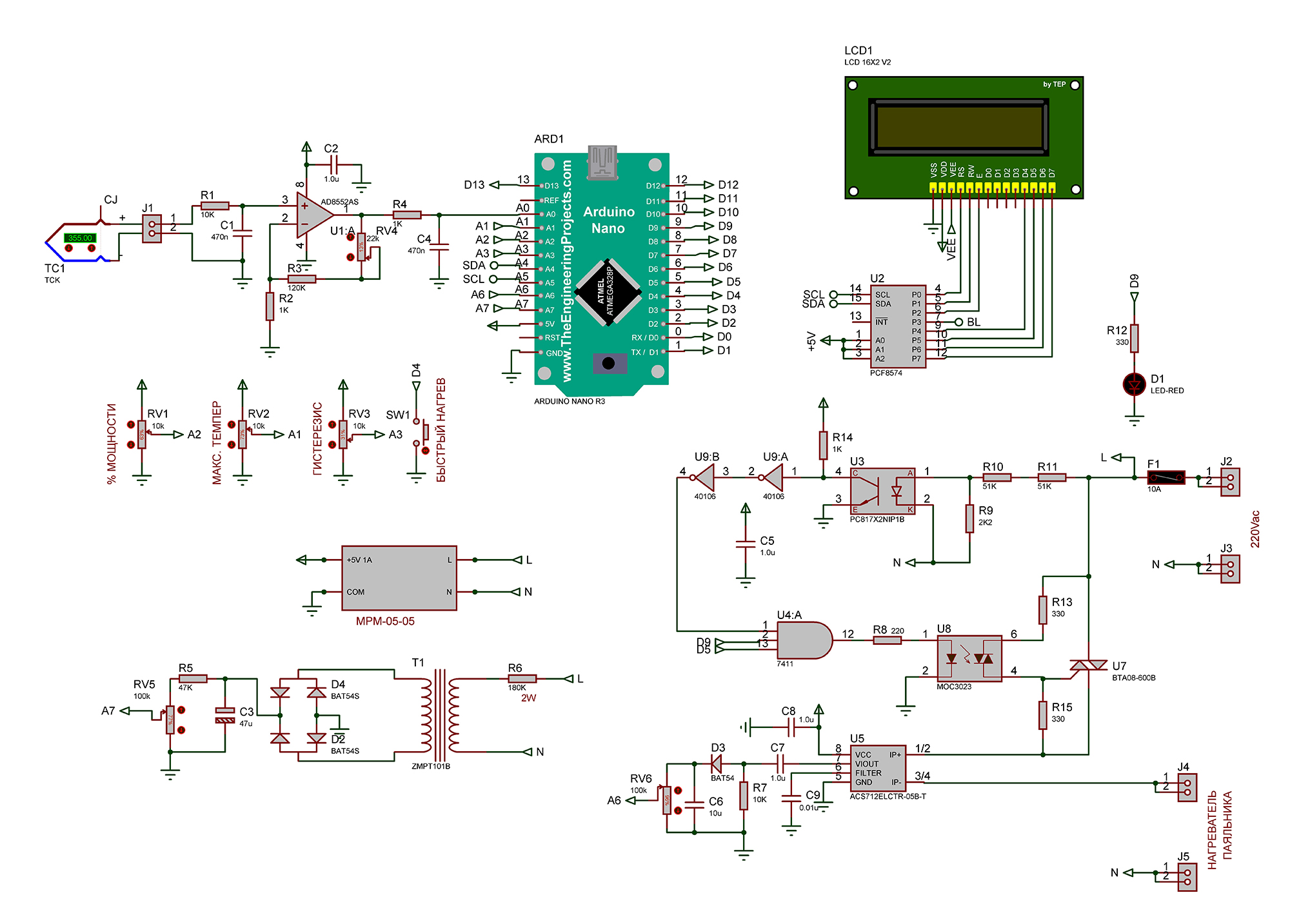

Регулирует мощность паяльника до 600Вт. Для измерения температуры применяется термопара К-типа. Cхема приведена ниже.

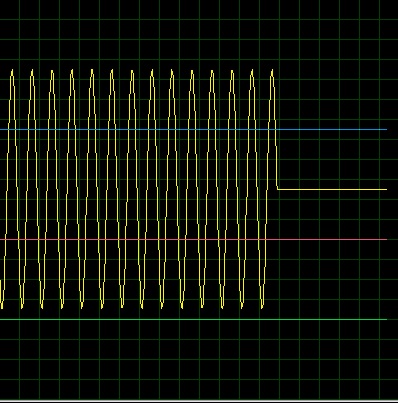

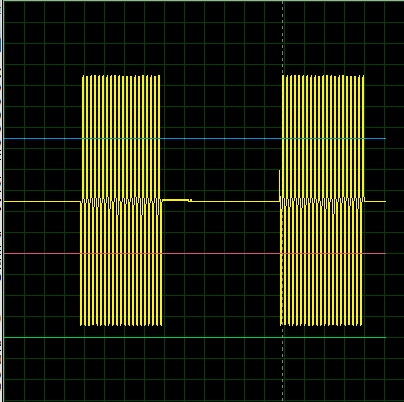

Мощность регулируется по принципу подачи на нагрузку нескольких периодов сетевого напряжения с последующей паузой.  Чем больше мощность выбрана, тем больше периодов поступает на нагрузку и тем короче пауза. Преимущество данного метода в том, что синусоидальная форма сетевого напряжения не искажается и не создаёт помех. Отключение нагрузки происходит в момент перехода синуса сетевого напряжения через 0, как порказано на рис. справа. Нагрузка отключается тиристором U7, который управляется оптроном U8.

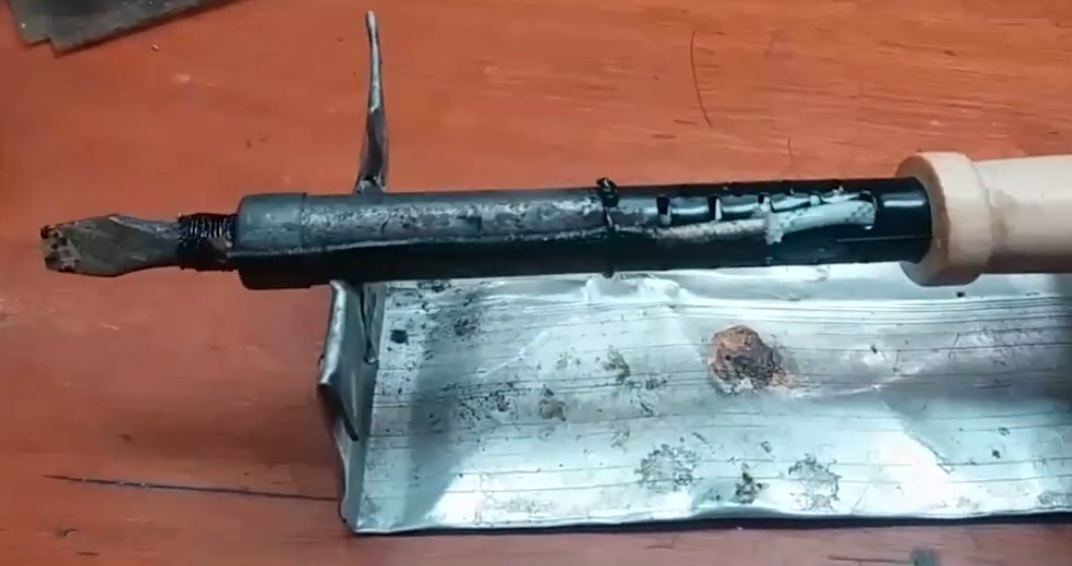

Количество периодов сетевого напряжения устанавливается переменным резистором RV1. Режим быстрого нагрева устанавливается кнопкой SW1. Измерение температуры с помощью термопары К-типа.  Если в паяльнике нет встроенной термопары, можно накрутить её вокруг жала, как показано на рис. ниже и зажать металлической стяжкой.

Напряжение с выхода термопары поступает на вход операционного усилителя U1, усиливаеся и с выхода усилителя через фильтр R4C4  на аналоговый вход А0 Ардуино. Максимальная температура устанавливается потенециометром RV2. При достижении этой температуры нагреватель отключается и начинает остывать до температуры установленной потенциометром RV3. Далее нагреватель опять включается. Таким образом  происходит стабилизация температуры жала.

Кроме того устройство измеряет мощность, потребляемую паяльником. Для измерения тока применен датчик тока U5 ACS712 5A, выходное напряжение которого выпрямляется диодом D3, фильтруется фильтром RV6,C6 и поступает на аналоговый вход А6 Апрдуино. Напряжение измеряется трансформатором напряжения Т1. Выходное напряжение выпрямляется диодным мостом  D2,D4, фильтруется фильтром C3,R5,RV5 и поступает на аналоговый вход А7 Ардуино. Иняформация отображается на 2-х строчном 16-ти символьном LCD дисплее, подключенном к Ардуино по I2C. Подробнее на видео. Cкетч для Ардуино выполнен в программе визуального программирования FLPROG 8.2
