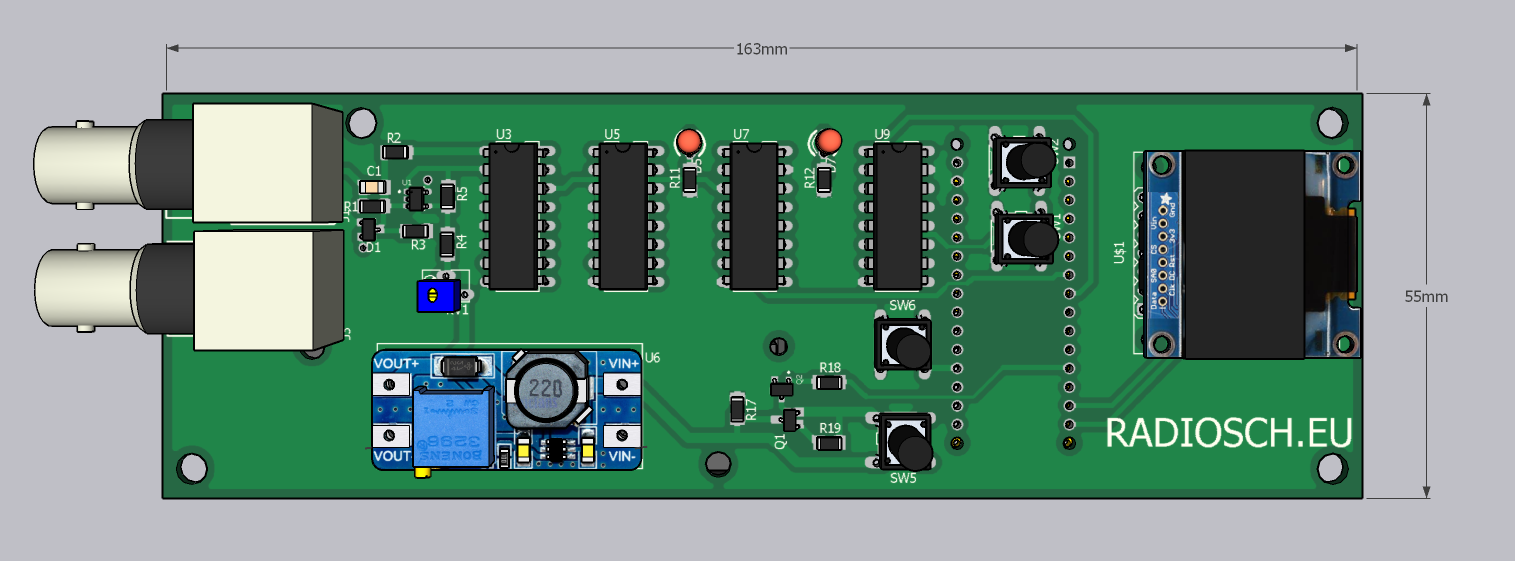

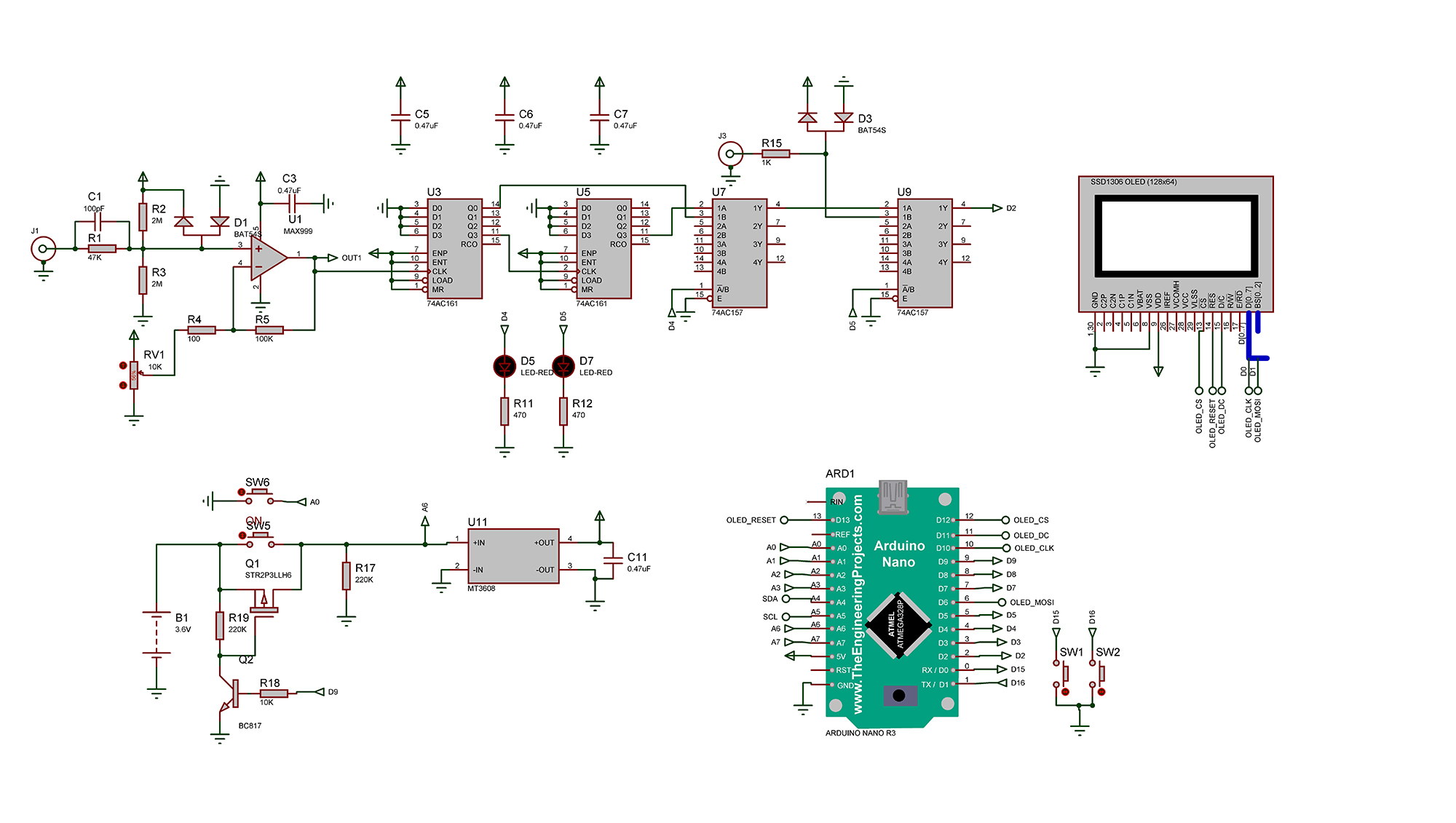

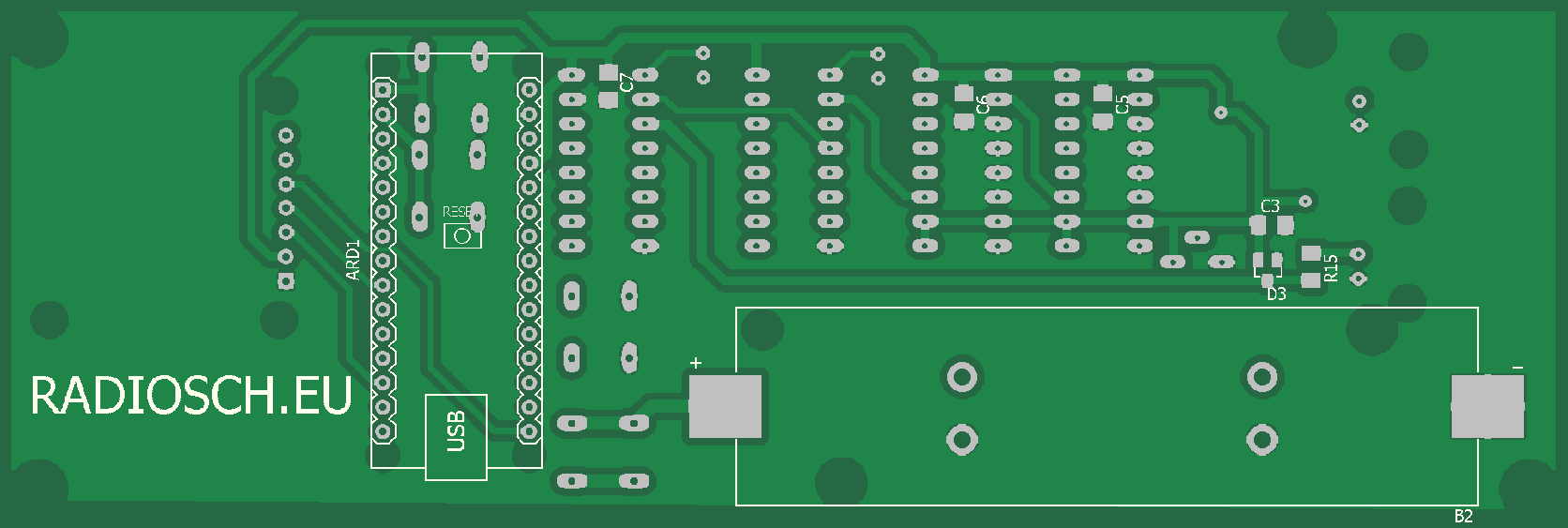

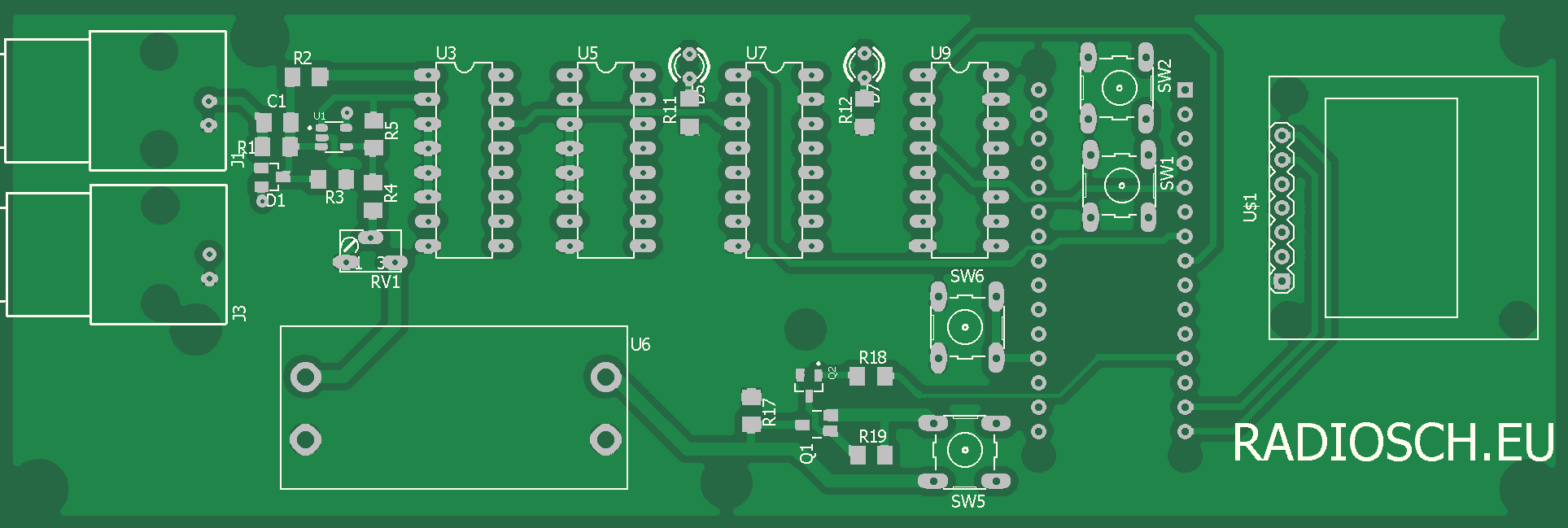

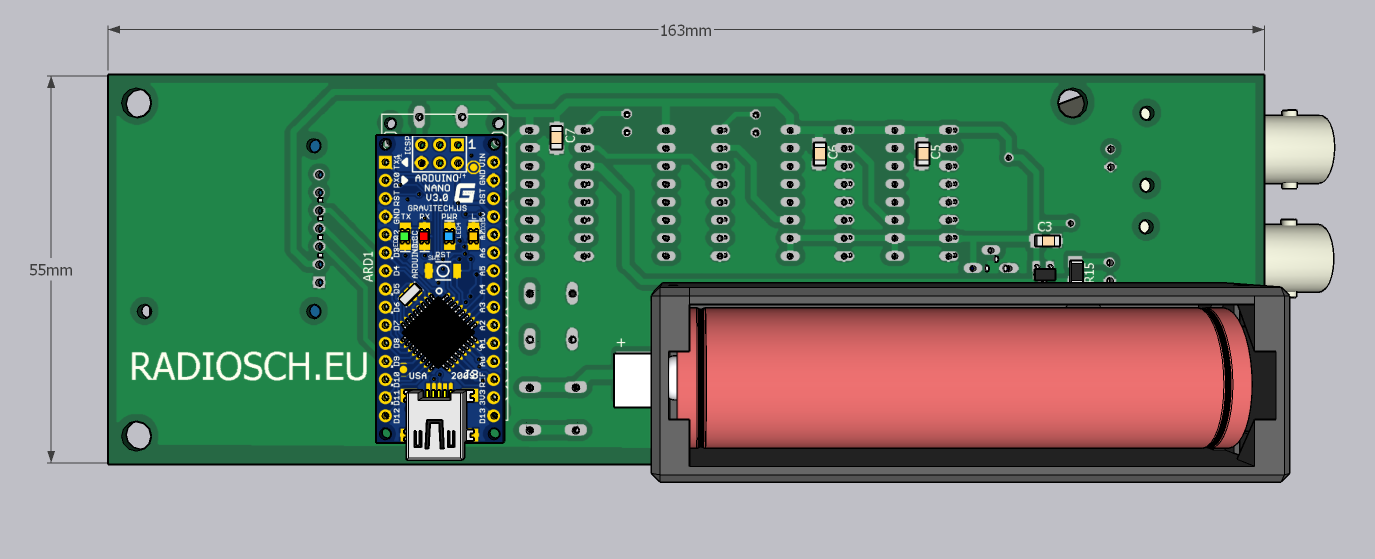

Устройства редназначены для измерения частот от 20Гц до 120мГц и частот и длительности лог. импульсов до 2мГц.Ниже приведена схема одноканального частотомера.

Измеряемый сигнал подаётся на разъём J1. Далее он поступает на высокоскоростной компаратор U1 MAX999. Для измерения частот до 120мГц применяется делитель на быстродействующих двоичных счетчиках U3,U6 типа 74AC161. Если измеряемая частота выше 500Гц, коэффициент деления равен 256. Если ниже 500Гц, то кнопкой SW1 и с помощью мультиплексора U7 типа 74AC157 коэффициент деления переключается на 2. Пи этом включается светодиод D5.  Измеряемый сигнал поступает на цифровой вход D2 Ардуино.  Для измерения частоты и длительности импульса подключиться к разъёму J2 и нажать кнопку SW2. В этом случае включается светодиод D7 и вход J2 подключается через мультиплексор U9 на цифровой вход D2 Ардуино. Информация отображается на OLED дисплее SSD1306.

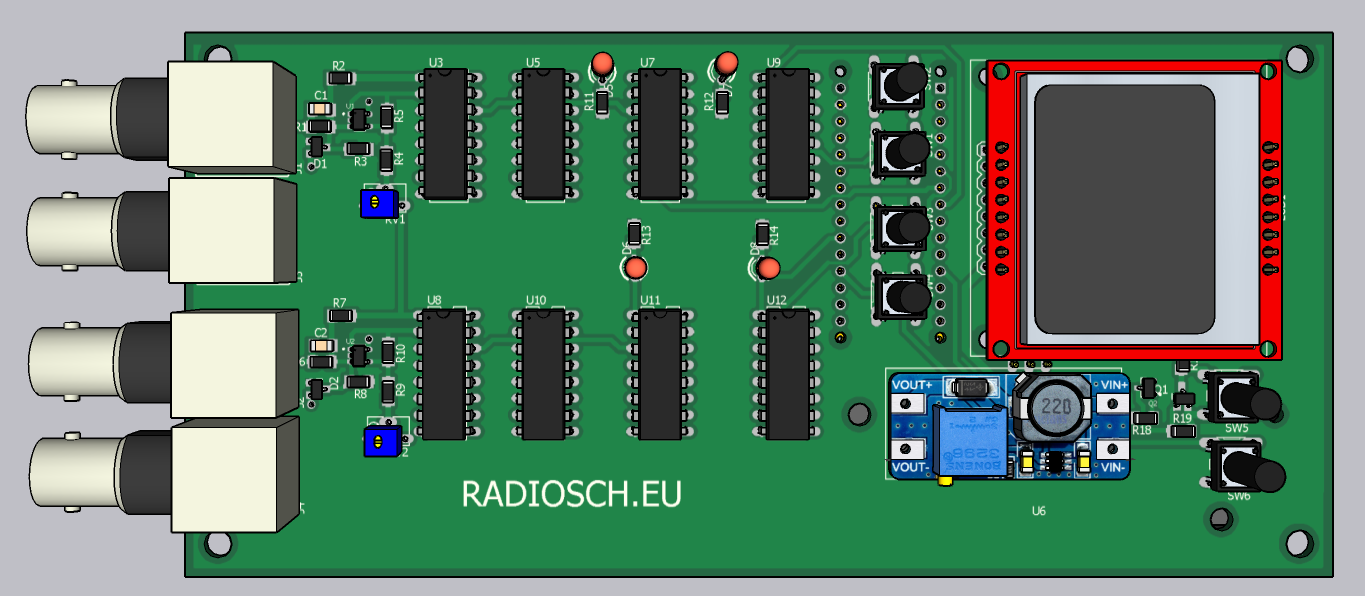

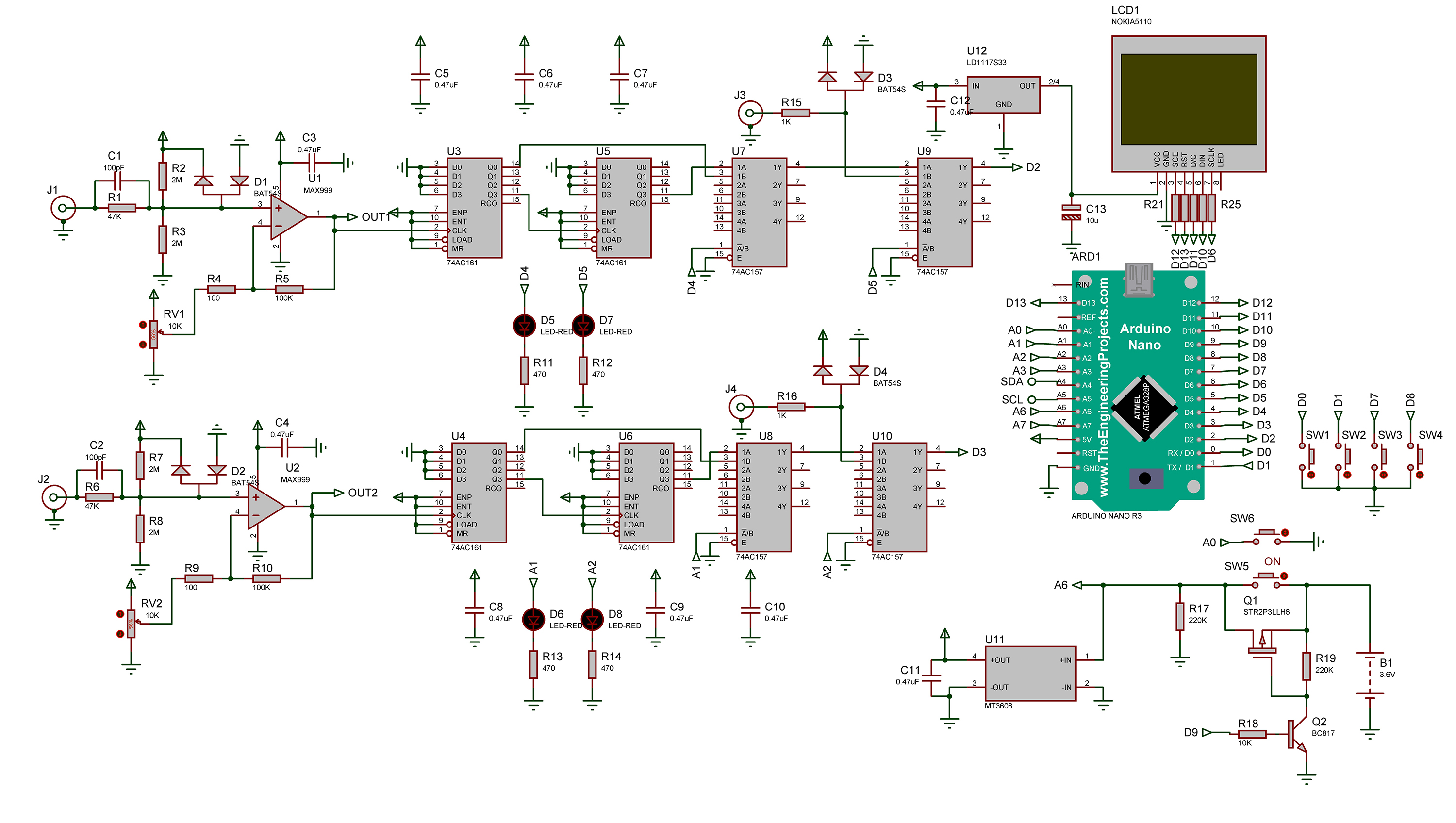

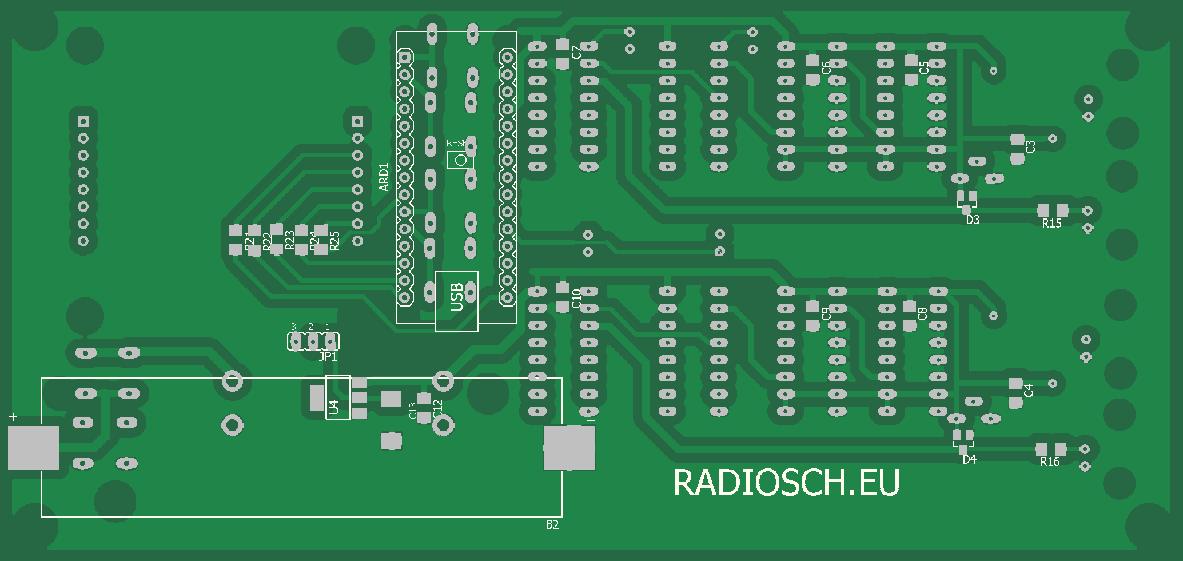

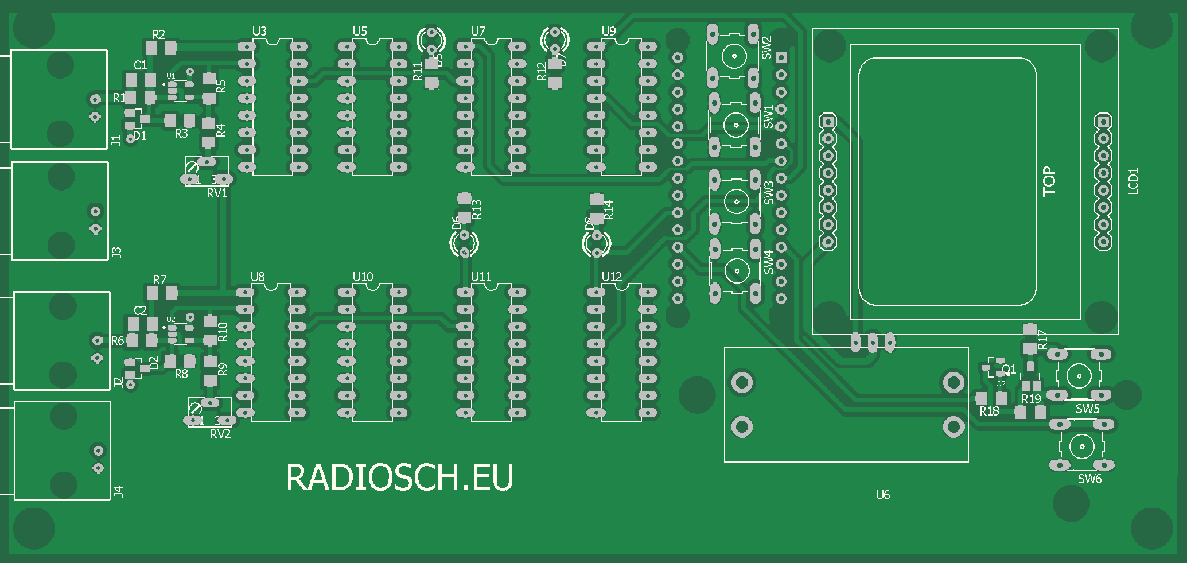

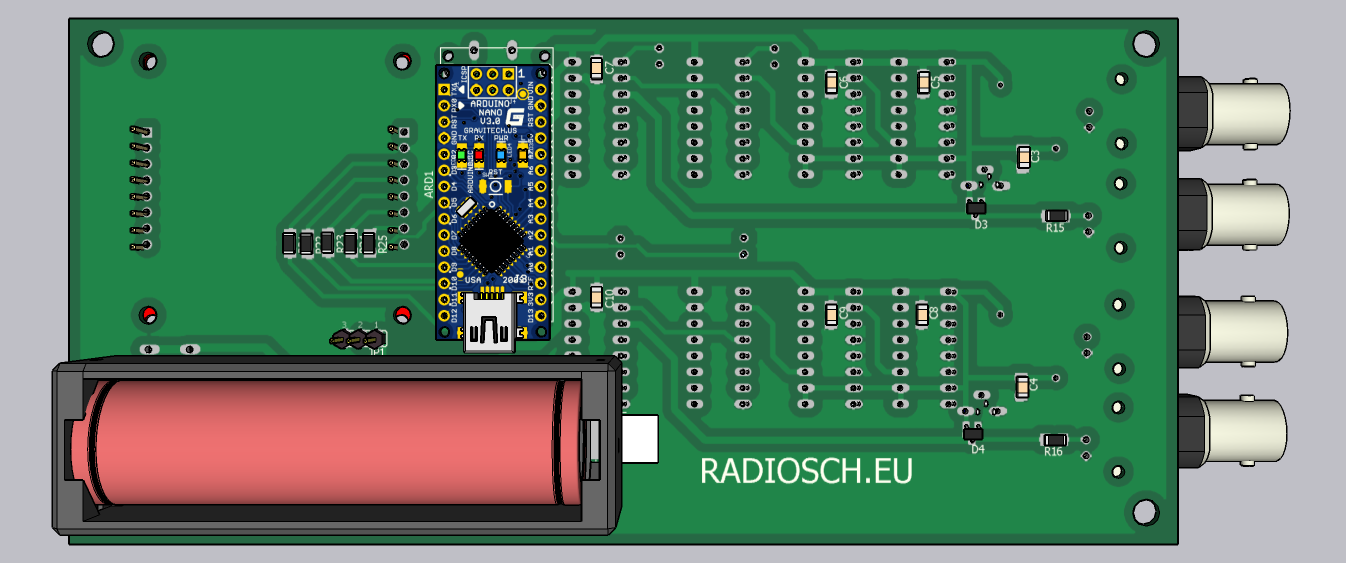

Ниже приведена схема двухканального частотомера.

Здесь 2 одинаковых канала с входными компараторами U1,U2  MAX999 и переключаемыми делителями частоты на двоичных счётчиках U3,U4,U5,U6 типа 74АС161. С помощью кнопок SW1,SW2 переключаются коэффициент деления и входы J1 или J3 первого канала, с помощью SW3,SW4 - коэффициент деления и входы J2 или J4 второго канала. Первый канал подключается к цифровому входу D2, второй - к цифровому входу D3 Ардуино. Информация отображается на дисплее NOKIA5110.

Оба устройства питаются от перезаряжаемого  литий-ионного аккумулятора 18650 напряжением 3,6В. Для получения +5В применяется повышающий модуль МТ3608. Скетч для Ардуино выполен в программе FLPROG 8.2.
